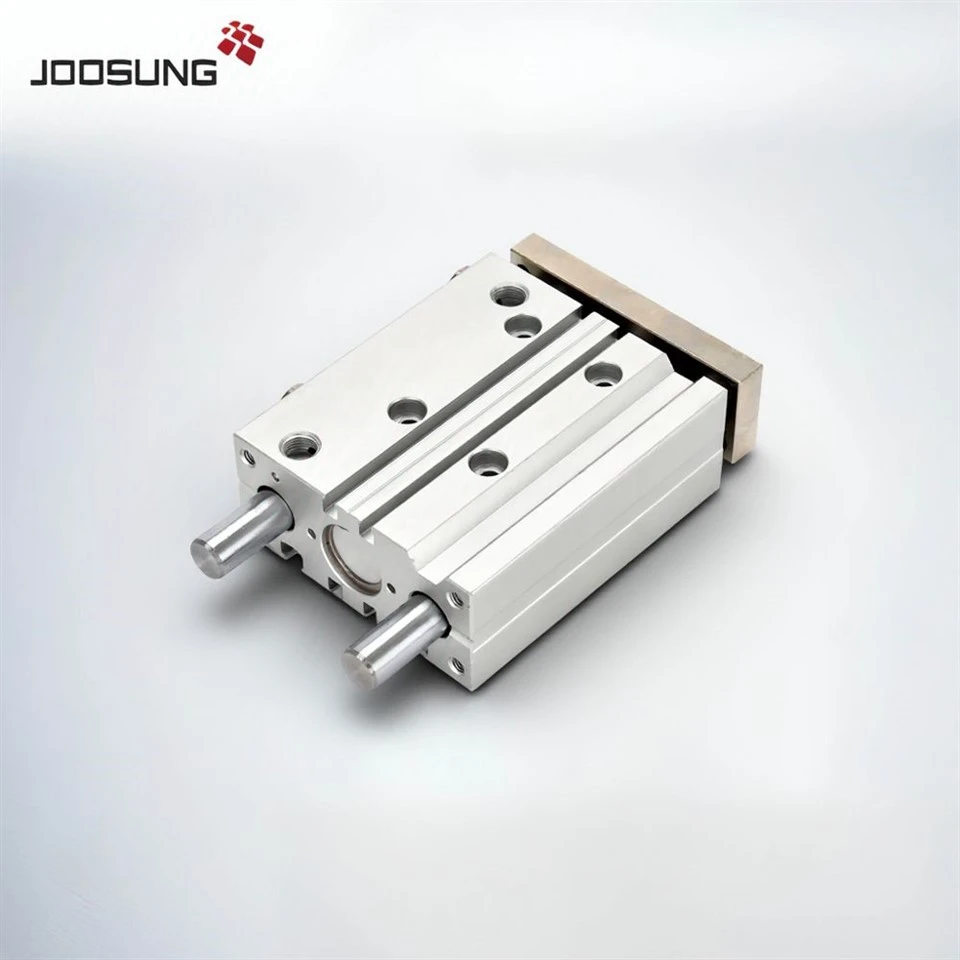

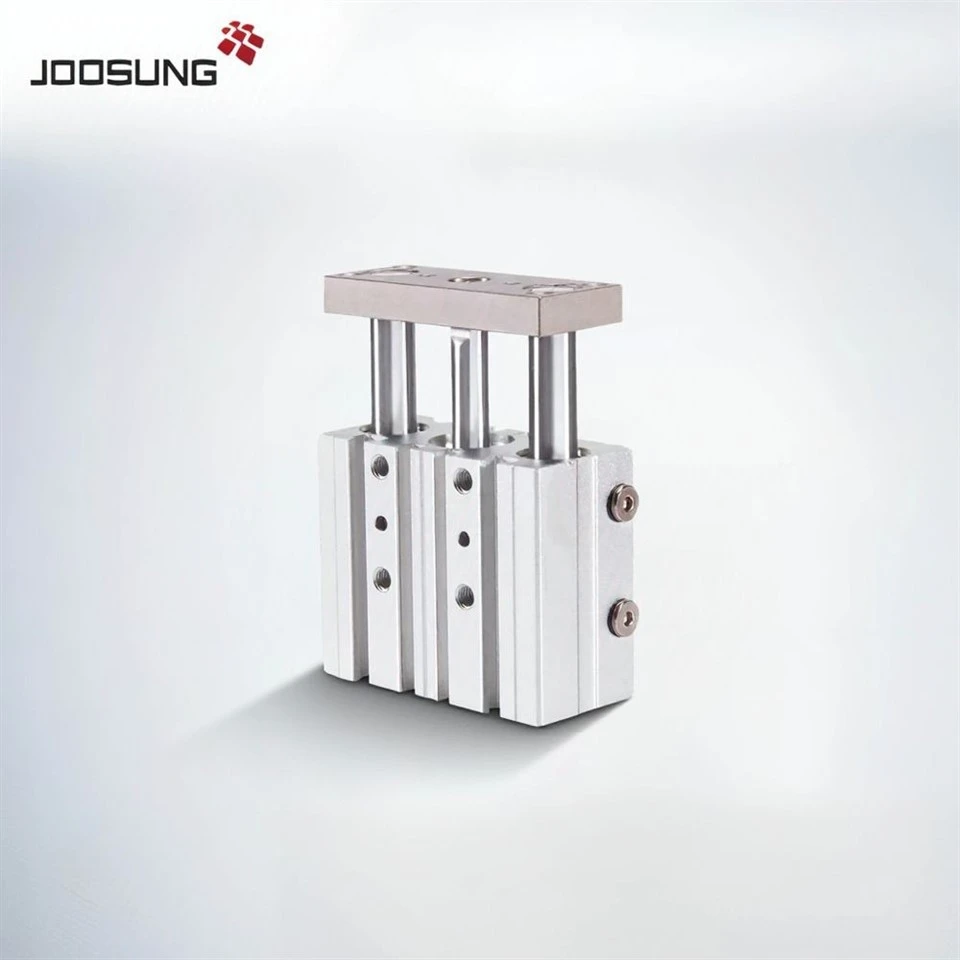

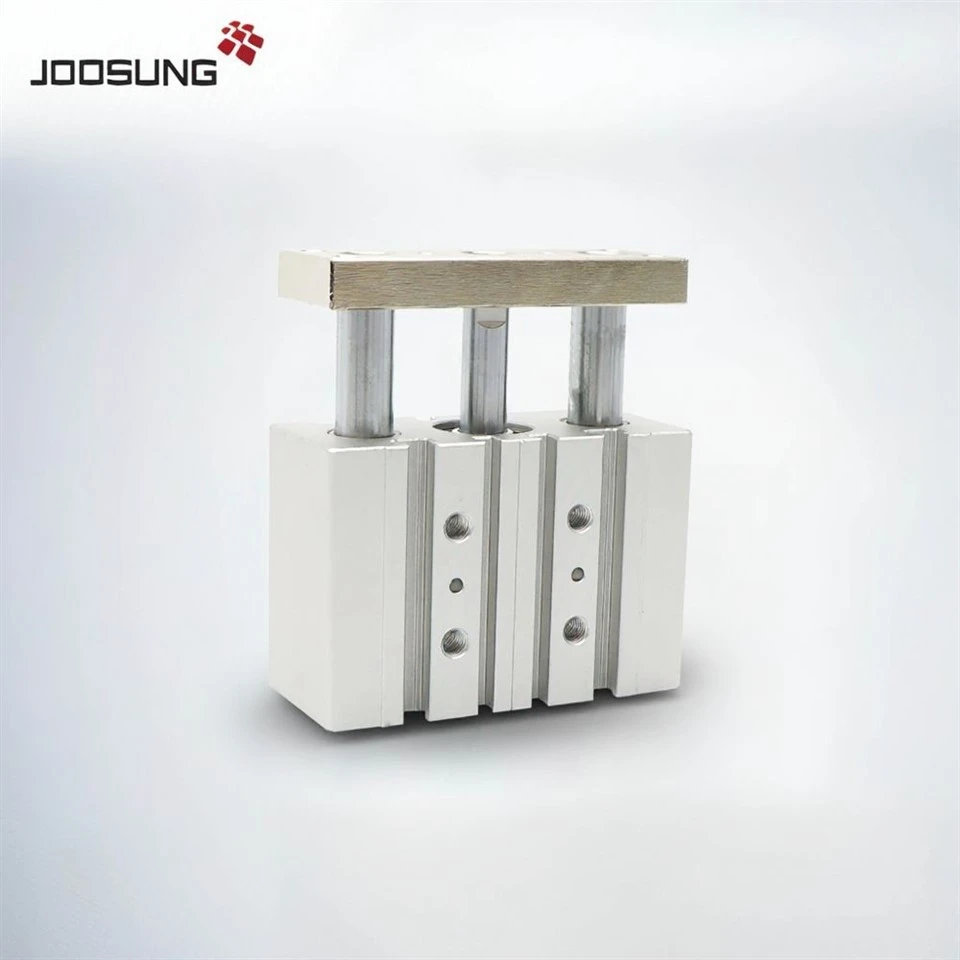

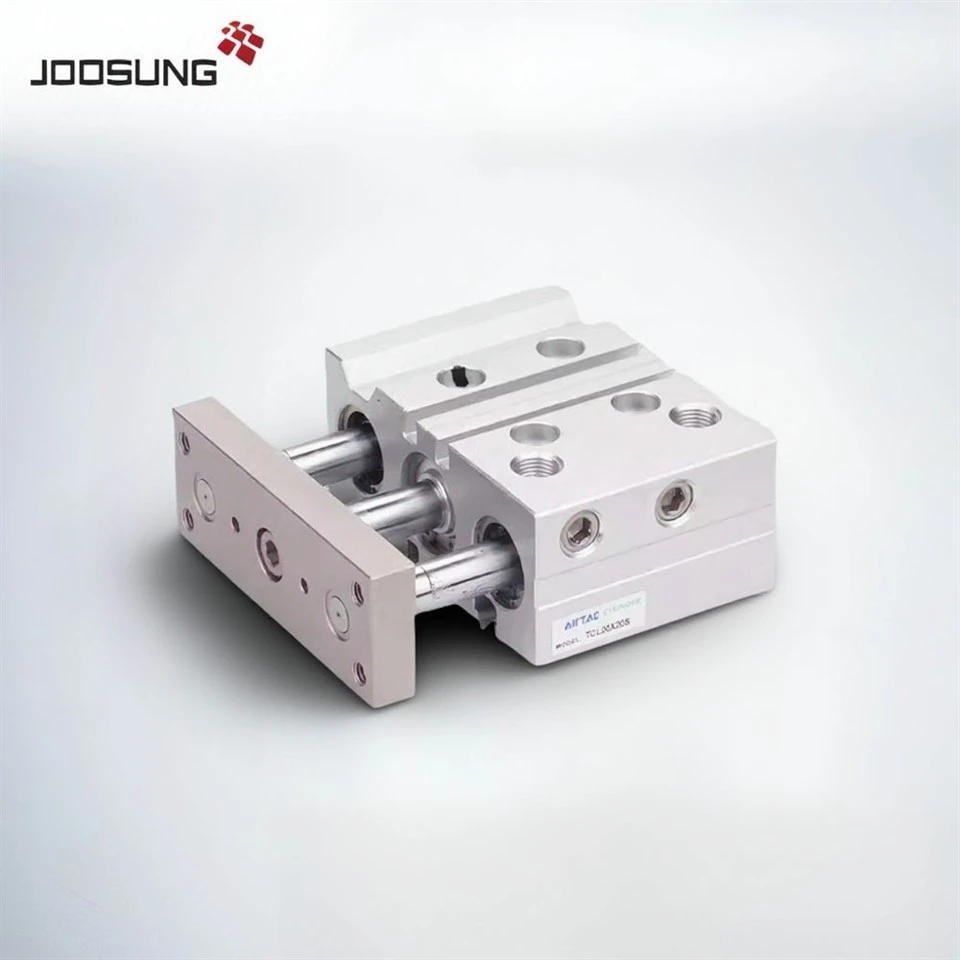

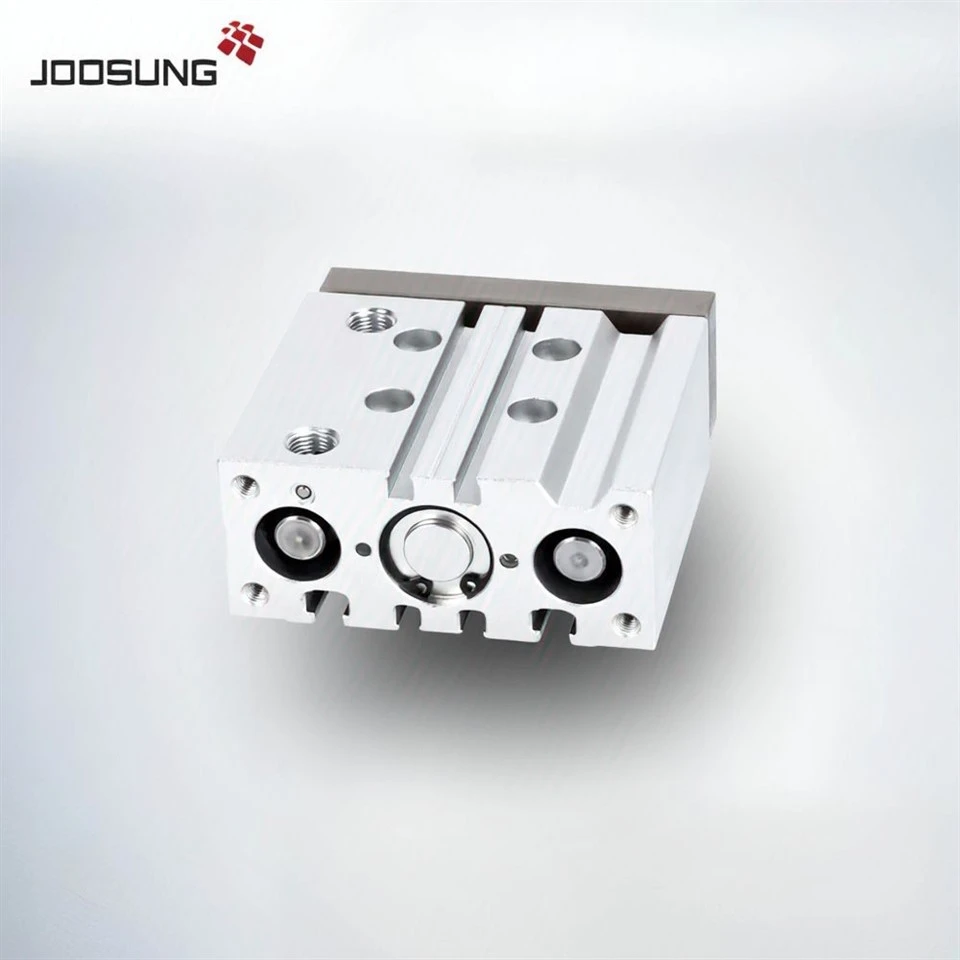

TCL సిరీస్ ట్రై-రాడ్ గైడెడ్ న్యూమాటిక్ సిలిండర్

TCL సిరీస్ న్యూమాటిక్ సిలిండర్‌ను ఎలా ఆర్డర్ చేయాలి

TC

L

50

30

S

మోడల్

బేరింగ్ రకం

బోర్ పరిమాణం

సిలిండర్ స్ట్రోక్

అయస్కాంతం

TC:ట్రై{0}}రాడ్ సిలిండర్(డబుల్ యాక్టింగ్ రకం)

L: లీనియర్ బేరింగ్

12 16 20 25 32 40 50 63
80 100

S: అయస్కాంతంతో

స్పెసిఫికేషన్

బోర్ పరిమాణం(మిమీ)

6

10

12

16

20

25

32

40

50

63

80

100

నటన రకం

ద్విపాత్రాభినయం

ద్రవం

గాలి (40μm ఫిల్టర్ మూలకం ద్వారా ఫిల్టర్ చేయబడుతుంది)

ఆపరేటింగ్ ఒత్తిడి

0.2~0.7MPa(29~100psi)

0.15~1.0MPa(22~145psi)

రుజువు ఒత్తిడి

1.2MPa(175psi)

1.5MPa(215psi)

ఉష్ణోగ్రత డిగ్రీ

-20~70

వేగం పరిధి mm/s

50~500

30~500

50~400

స్ట్రోక్ టాలరెన్స్

≤100+10 >100+15

కుషన్ రకం

బంపర్

నాన్-రొటేటింగ్ టాలరెన్స్

TCL

-

± 0.08 డిగ్రీ

± 0.07 డిగ్రీ

± 0.06 డిగ్రీ

± 0.05 డిగ్రీ

± 0.04 డిగ్రీ

TCM

± 0.1 డిగ్రీ

± 0.10 డిగ్రీ

± 0.09 డిగ్రీ

± 0.08 డిగ్రీ

± 0.06 డిగ్రీ

± 0.05 డిగ్రీ

పోర్ట్ పరిమాణం

M3×0.5

M5×0.8

1/8"

1/4"

3/8"

సిరీస్మోడల్

అందుబాటులో ఉన్న నమూనాలు

TCL12 సిరీస్

TCL12-5, TCL12-10, TCL12-15, TCL12-20, TCL12-25, TCL12-30, TCL12-35, TCL12-40, TCL12-45, TCL12-50, TCL12,60TCL12-55

TCL16 సిరీస్

TCL16-5, TCL16-10, TCL16-15, TCL16-20, TCL16-25, TCL16-30, TCL16-35, TCL16-40, TCL16-45, TCL16-50, TCL16-56-56-56

TCL20 సిరీస్

TCL20-5, TCL20-10, TCL20-15, TCL20-20, TCL20-25, TCL20-30, TCL20-35, TCL20-40, TCL20-45, TCL20-50, TCL20-60TCL25-55

TCL25 సిరీస్

TCL25-5, TCL25-10, TCL25-15, TCL25-20, TCL25-25, TCL25-30, TCL25-35, TCL25-40, TCL25-45, TCL25-50, TCL25-60TCL25-5

TCL32 సిరీస్

TCL32-5, TCL32-10, TCL32-15, TCL32-20, TCL32-25, TCL32-30, TCL32-35, TCL32-40, TCL32-45, TCL32-50, TCL32,32-62-55 TCL32-70, TCL32-75, TCL32-80

TCL40 సిరీస్

TCL40-5, TCL40-10, TCL40-15, TCL40-20, TCL40-25, TCL40-30, TCL40-35, TCL40-40, TCL40-45, TCL40-50, TCL40-60-55 TCL40-70, TCL40-75, TCL40-80

TCL50 సిరీస్

TCL50-5, TCL50-10, TCL50-15, TCL50-20, TCL50-25, TCL50-30, TCL50-35, TCL50-40, TCL50-45, TCL50-50, TCL50-60-50-55 TCL50-70, TCL50-75, TCL50-80

TCL63 సిరీస్

TCL63-5, TCL63-10, TCL63-15, TCL63-20, TCL63-25, TCL63-30, TCL63-35, TCL63-40, TCL63-45, TCL63-50, TCL63-63-63-55 TCL63-70, TCL63-75, TCL63-80

TCL80 సిరీస్

TCL80-5, TCL80-10, TCL80-15, TCL80-20, TCL80-25, TCL80-30, TCL80-35, TCL80-40, TCL80-45, TCL80-50, TCL80-80-80-55 TCL80-70, TCL80-75, TCL80-80
