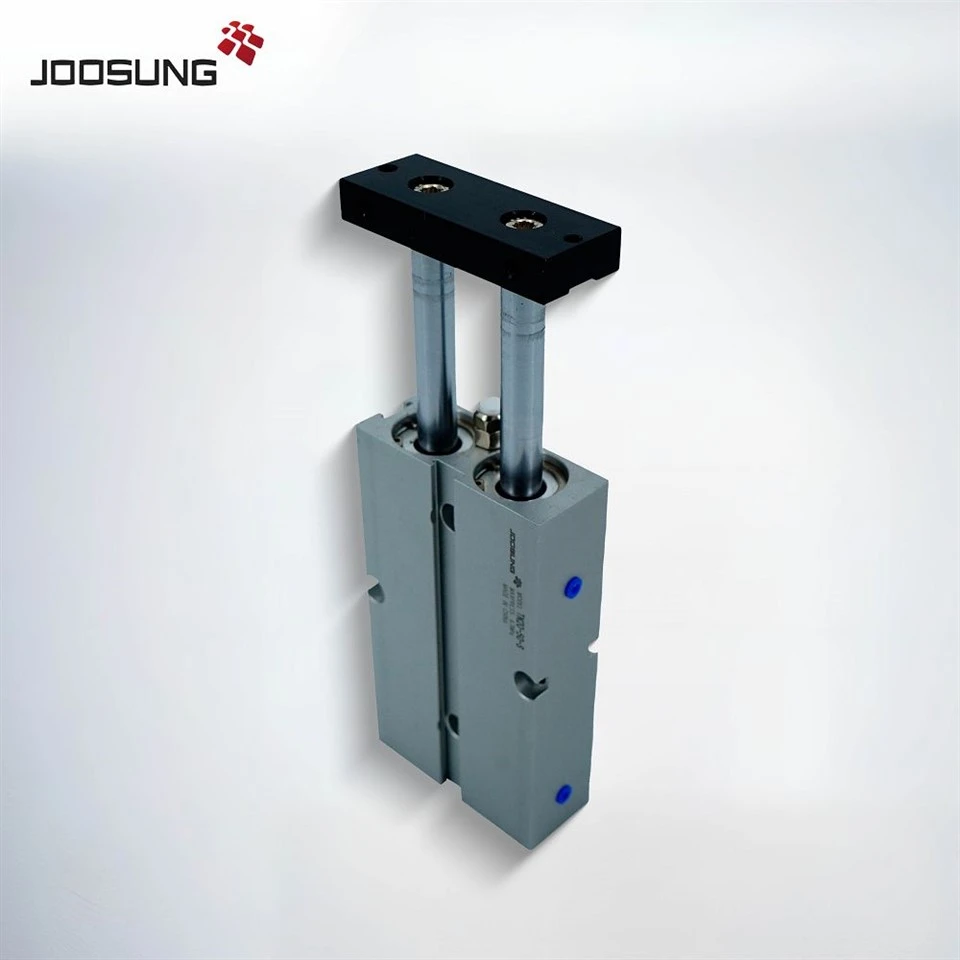

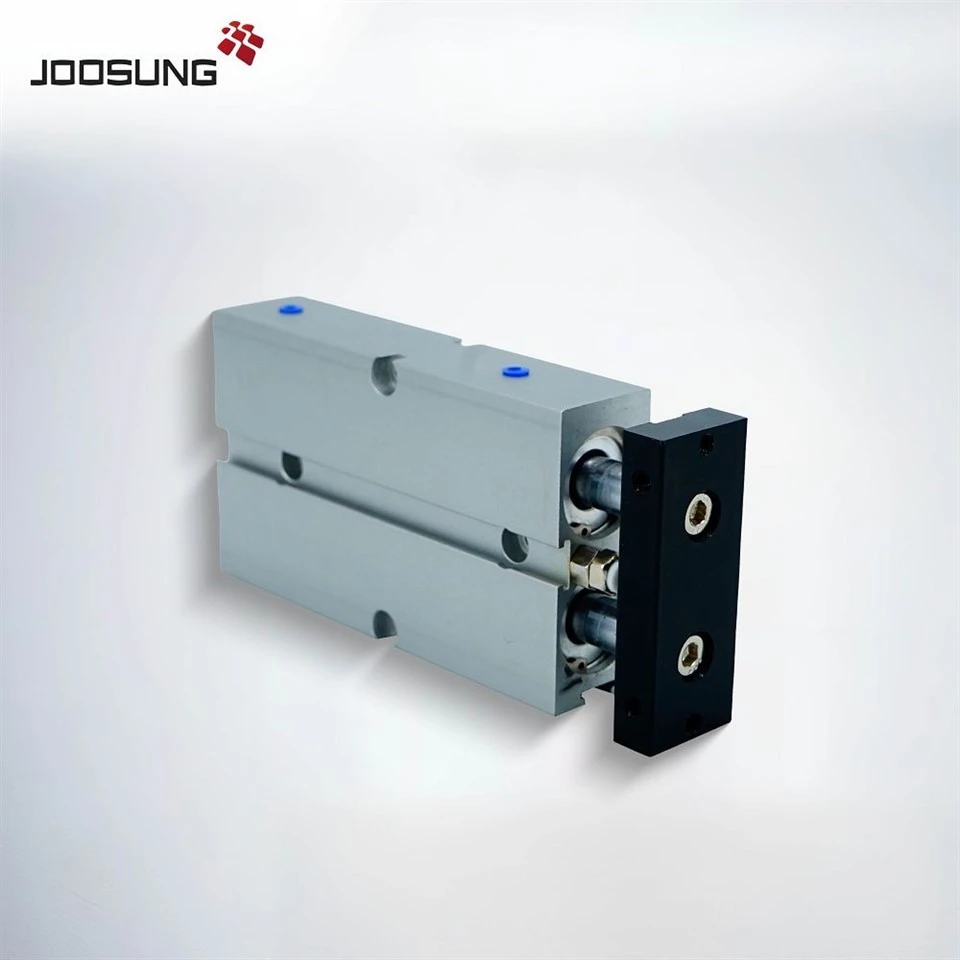

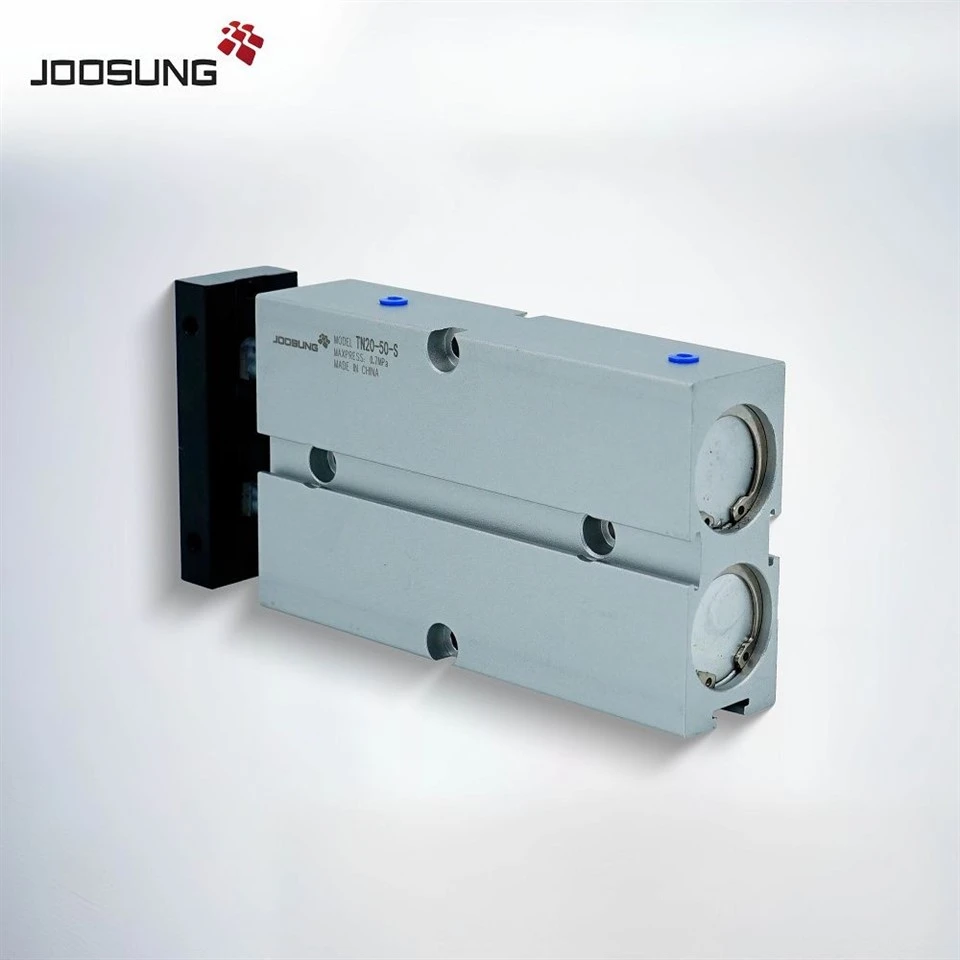

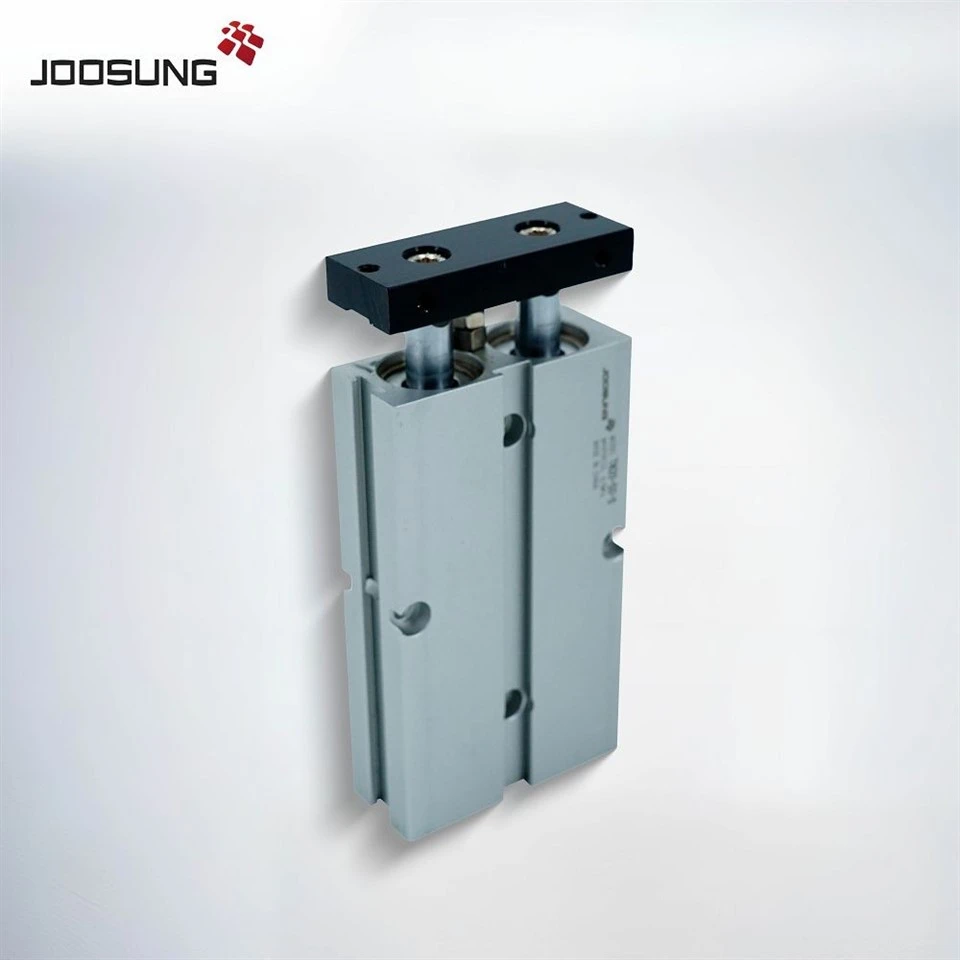

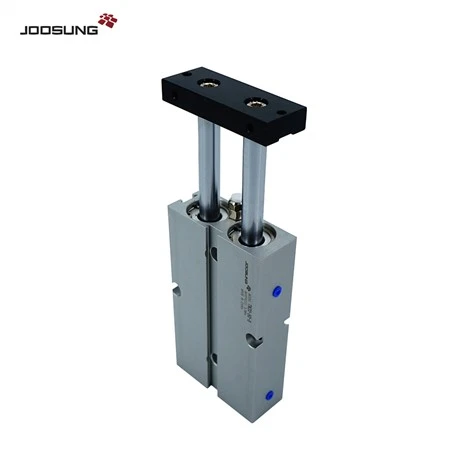

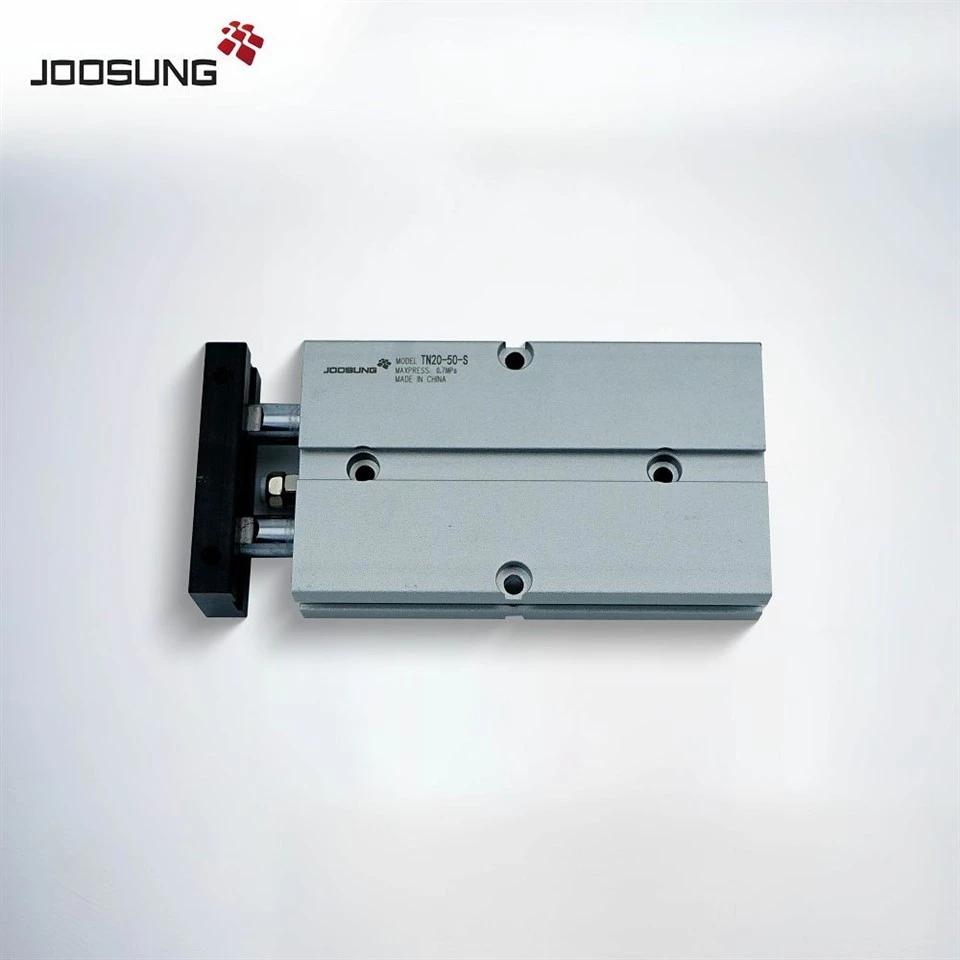

దిTN సిరీస్ఒక కాంపాక్ట్,బ్లాక్-స్టైల్ న్యూమాటిక్ సిలిండర్Airtac/Taiwan (AT/DC) ప్రమాణాలకు-SMC MGPM సిరీస్ యొక్క సూక్ష్మ వెర్షన్‌లకు రూపొందించబడింది. దాని మోనోలిథిక్ అల్యూమినియం బాడీ అధిక దృఢత్వం మరియు కనిష్ట ప్రొఫైల్ కోసం ఆప్టిమైజ్ చేయబడింది, ఇది స్పేస్-నియంత్రిత ఆటోమేషన్ సిస్టమ్‌లలో ఇన్‌స్టాలేషన్‌కు అనువైనదిగా సరిపోతుంది.
సులభంగా అనుసరణ మరియు విశ్వసనీయ పనితీరు కోసం TN గ్యాస్ కుషనింగ్ మరియు మాగ్నెటిక్ స్విచ్ గ్రూవ్‌లను నేరుగా శరీరంలోకి అనుసంధానిస్తుంది. ఇది లేబులింగ్, ఎడ్జ్ టూల్ మౌంటింగ్ మరియు ప్రెసిషన్ పికింగ్ సిస్టమ్‌ల వంటి అధిక సాంద్రత కలిగిన ఆటోమేషన్ సెటప్‌లలో-ఉపయోగించబడుతుంది.
|
TN సిరీస్ న్యూమాటిక్ సిలిండర్‌ను ఎలా ఆర్డర్ చేయాలి |
|||
|
TN |
20 |
50 |
S |
|
మోడల్ |
బోర్ పరిమాణం |
సిలిండర్ స్ట్రోక్ |
అయస్కాంతం |
|
TN:ట్విన్-రాడ్ సిలిండర్(డబుల్ యాక్టింగ్ రకం) |
10 16 20 25 32 |
S: అయస్కాంతంతో |
|
ఎ కావాలిఅధిక-పనితీరు గల కాంపాక్ట్ యాక్యుయేటర్స్పేస్-క్లిష్టమైన సిస్టమ్‌ల కోసం?
దిTN సిరీస్ బ్లాక్-స్టైల్ న్యూమాటిక్ సిలిండర్తక్కువ-ప్రొఫైల్ డిజైన్, అంతర్నిర్మిత-కుషనింగ్ మరియు స్మార్ట్ ఆటోమేషన్ కోసం డైరెక్ట్ సెన్సార్ ఇంటిగ్రేషన్‌ను అందిస్తుంది.
ఇప్పుడే మమ్మల్ని సంప్రదించండిసాంకేతిక డేటాషీట్‌లు, CAD ఫైల్‌లు మరియు అనుకూలీకరించిన కోట్ కోసం!
|
స్పెసిఫికేషన్: |
|||||
|
బోర్ పరిమాణం: |
10 |
16 |
20 |
25 |
32 |
|
నటన రకం: |
డబుల్ యాక్టింగ్ |
||||
|
ద్రవం: |
గాలి (40μm ఫిల్టర్ మూలకం ద్వారా ఫిల్టర్ చేయబడుతుంది) |
||||
|
ఆపరేటింగ్ ప్రెజర్: |
0.2~1.0MPa |
0.15~1.0MPa |
|||
|
రుజువు ఒత్తిడి: |
1.5MPa(215psi) |
||||
|
ఉష్ణోగ్రత (డిగ్రీ): |
-20~70 |
||||
|
స్పీడ్ రింగ్ (మిమీ/సె): |
30~500 |
||||
|
సర్దుబాటు చేయగల స్ట్రోక్(మిమీ): |
-5~0 |
||||
|
కుషన్ రకం: |
బంపర్ |
||||
|
నాన్-రొటేటింగ్ టాలరెన్స్: |
± 0.4 డిగ్రీ |
± 0.3 డిగ్రీ |
|||
|
పోర్ట్ పరిమాణం: |
M5X0.8 |
PT1/8 |
|||
|
సిరీస్ మోడల్ |
అందుబాటులో ఉన్న నమూనాలు |
|
TN10 సిరీస్ |
TN10-10S, TN10-20S, TN10-30S, TN10-40S, TN10-50S, TN10-60S, TN10-70S, TN10-80S, TN10-90S, TN10-100S |
|
TN16 సిరీస్ |
TN16-10S, TN16-20S, TN16-30S, TN16-40S, TN16-50S, TN16-60S, TN16-70S, TN16-80S,TN16-90S, TN16-100S, TN16-30S, TN160-16 TN16-175S |
|
TN20 సిరీస్ |
TN20-10S, TN20-20S, TN20-30S, TN20-40S, TN20-50S, TN20-60S, TN20-70S, TN20-80S, TN20-90S, TN20-100S, TN20-30S, TN20-20-1 TN20-175S |
|
TN25 సిరీస్ |
TN25-10S, TN25-20S, TN25-30S, TN25-40S, TN25-50S, TN25-60S, TN25-70S, TN25-80S,TN25-90S, TN25-100S, TN150, TN250-1 TN25-175S |
|
TN32 సిరీస్ |
TN32-10S, TN32-20S, TN32-30S, TN32-40S, TN32-50S, TN32-60S, TN32-70S, TN32-80S, TN32-90S, TN32-100S, TN325, TN350-1 TN32-175S |
