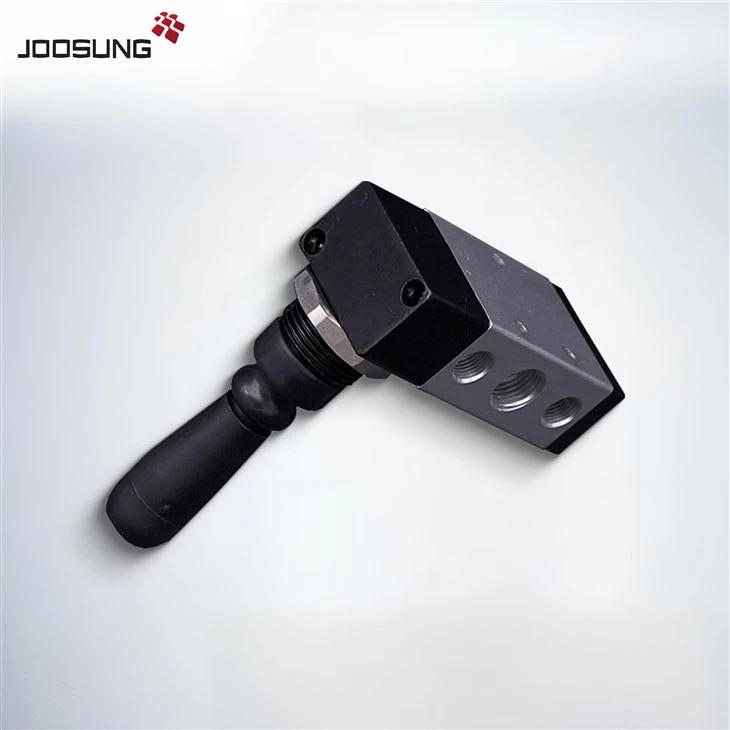

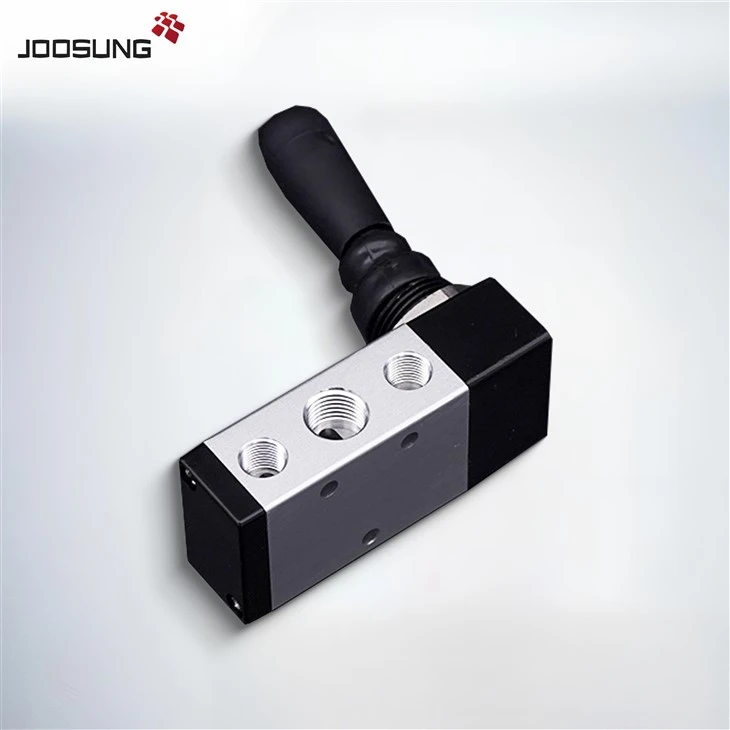

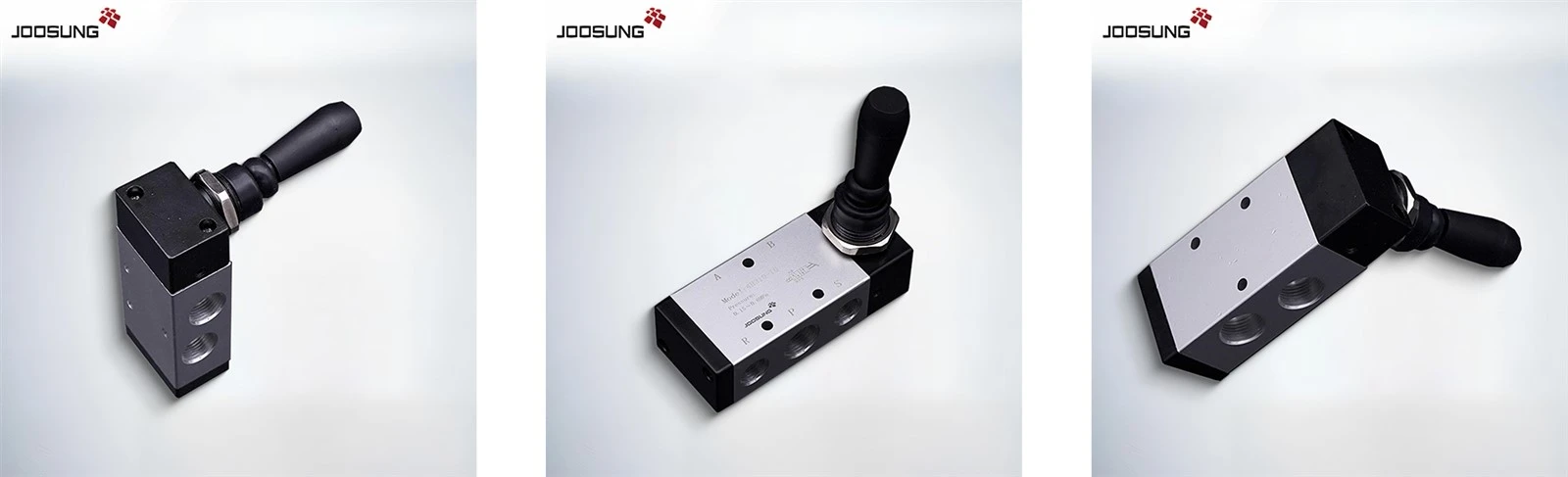

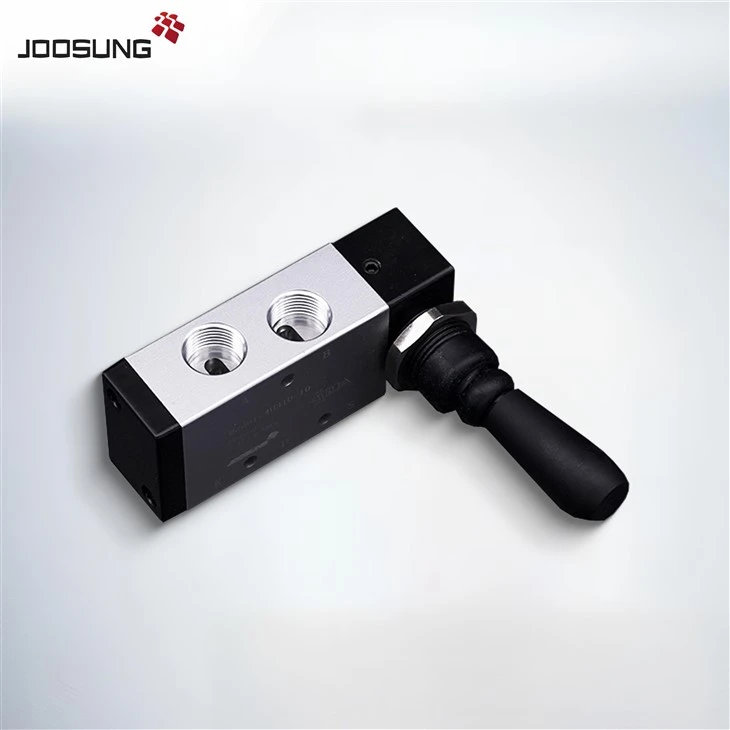

4H సిరీస్ న్యూమాటిక్ హ్యాండ్ వాల్వ్

ఎలా ఆర్డర్ చేయాలి4H సిరీస్ న్యూమాటిక్ హ్యాండ్ వాల్వ్

4H 2 30C 08 □

① ② ③ ④ ⑤

① మోడల్

②కోడ్

③వాల్వ్ రకం

④ పోర్ట్ పరిమాణం

⑤థ్రెడ్ రకం

4H: మాన్యువల్ రిటర్న్
4HA:స్ప్రింగ్ రిటర్న్

2:200 సిరీస్

10:5/2 మార్గం
30C:5/3 మార్గం మూసివేయబడిన కేంద్రం
30E:5/3 వే ఎగ్జాస్ట్ సెంటర్

06:1/8"
08:1/4"

ఖాళీ:PT
G:G
T:NPT

3:300 సిరీస్

08:1/4"
10:3/8"

4H సిరీస్ న్యూమాటిక్ హ్యాండ్ వాల్వ్కీ స్పెసిఫికేషన్స్

మోడల్

210-06

230-06

210-08

230-08

310-08

330-08

310-10

330-10

ద్రవం

గాలి (40μm ఫిల్టర్ మూలకం ద్వారా ఫిల్టర్ చేయబడుతుంది)

ఆపరేటింగ్

మాన్యువల్ నియంత్రణ ప్రత్యక్ష నటన రకం)

పోర్ట్ పరిమాణం[గమనిక1]

n=అవుట్
=ఎగ్జాస్ట్=1/8

n=అవుట్=1/4";
ఎగ్జాస్ట్=1{/8"

ln{0}}అవుట్
=ఎగ్జాస్ట్=1/4"

n=అవుట్=3/8";
ఎగ్జాస్ట్=1{/4"

ద్వారం పరిమాణం (Cv)
[గమనిక3]

4H210-08:17.0mm²(Cv=1.0)
4H230C-08:13.6mm²(Cv=0.8)

4H310-10:28.0mm²(Cv=1.65)
4H330C-10:21.3mm²(Cv=1.25)

వాల్వ్ రకం

5/2 మార్గం

5/3 మార్గం

5/2 మార్గం

5/3 మార్గం

5/2 మార్గం

5/3 మార్గం

5/2 మార్గం

5/3 మార్గం

లూబ్రికేషన్ [గమనిక2]

అవసరం లేదు

ఒత్తిడి పరిధి

0~1.0MPa(0~145psi)

రుజువు ఒత్తిడి

1.5MPa(215psi)

ఉష్ణోగ్రత

-20-70 డిగ్రీలు

మెటీరియల్ బాడీ

అల్యూమినియం మిశ్రమం

ఆపరేటింగ్ కోణం

±15 డిగ్రీ

± 8.5 డిగ్రీ

±15 డిగ్రీ

± 8.5 డిగ్రీ

±18 డిగ్రీ

±10 డిగ్రీ

±18 డిగ్రీ

±10 డిగ్రీ
