వాయు సిలిండర్రకాలు మరియు సూత్రాలు
సరిగ్గా సిలిండర్ అంటే ఏమిటి? లీనియర్ రెసిప్రొకేటింగ్ మోషన్, స్వింగ్ మరియు రొటేషనల్ మోషన్‌ని నిర్వహించడానికి మెకానిజంను నడపడానికి కంప్రెస్డ్ ఎయిర్ యొక్క పీడన శక్తిని యాంత్రిక శక్తిగా మార్చే భాగాన్ని సిలిండర్ అంటారు, దీనిని వాయు చోదకం అని కూడా పిలుస్తారు.
సరళ రేఖలో కదులుతున్న సిలిండర్ శక్తిని ఉత్పత్తి చేయగలదు, అయితే స్వింగ్ చేసే సిలిండర్ మరియు తిరిగే వాయు మోటారు టార్క్‌ను ఉత్పత్తి చేయగలదు. ఎయిర్ గ్రిప్పర్ మరియు వాక్యూమ్ సక్షన్ కప్ వస్తువులను తీయడానికి మరియు ఉంచడానికి ఉపయోగించవచ్చు.
1. లీనియర్ మోషన్ సిలిండర్
న్యూమాటిక్ యాక్చుయేటింగ్ ఎలిమెంట్స్‌లో, లీనియర్ మోషన్ కోసం సిలిండర్ ఎక్కువగా ఉపయోగించబడుతుంది. నిర్మాణం పిస్టన్-రకం మరియు-పిస్టన్-కాని రకం (డయాఫ్రాగమ్-రకం వంటివి)గా విభజించబడింది. డయాఫ్రాగమ్-రకం సిలిండర్లు మంచి సీలింగ్ పనితీరును కలిగి ఉంటాయి, ఘర్షణ నిరోధకత లేదు మరియు లూబ్రికేషన్ అవసరం లేదు, కానీ సిలిండర్ స్ట్రోక్ తక్కువగా ఉంటుంది. ఉత్పత్తి ప్రక్రియ నియంత్రణలో బిగింపు మరియు ఇతర పనులలో ఇవి ఎక్కువగా ఉపయోగించబడతాయి. అత్యంత విస్తృతంగా ఉపయోగించే రకం పిస్టన్-రకం సిలిండర్.
పిస్టన్ సిలిండర్‌ను ఎంచుకున్నప్పుడు, మొదటి దశ సిలిండర్ బోర్ మరియు స్ట్రోక్‌ని నిర్ధారించడం. సిలిండర్ బోర్ ఎంత పెద్దదైతే థ్రస్ట్ అంత ఎక్కువగా ఉంటుంది. సిలిండర్ యొక్క అవుట్పుట్ శక్తిని ఎలా లెక్కించాలో క్రింది కథనంలో వివరించబడుతుంది. ఇన్స్టాలేషన్ వాతావరణం ప్రకారం వివిధ ఇన్స్టాలేషన్ ఉపకరణాలను కూడా ఎంచుకోవాలి.

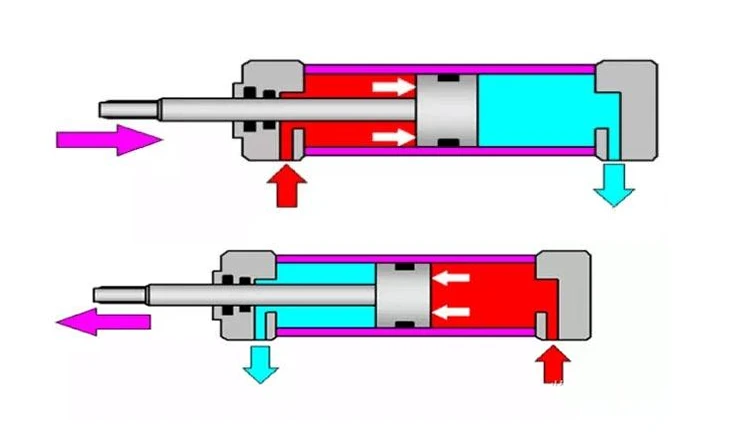

సిలిండర్ యొక్క పని సూత్రం: సిలిండర్ యొక్క పిస్టన్ ఉపసంహరించుకుంటుంది మరియు విస్తరించింది

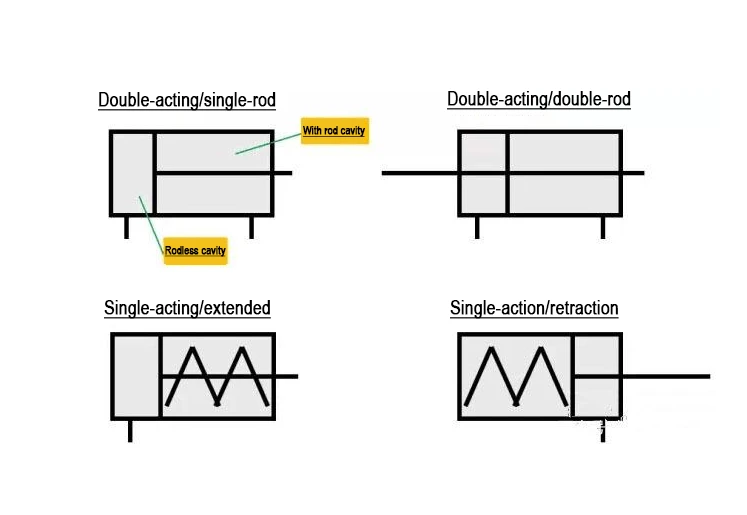

పిస్టన్‌కు ముందు మరియు వెనుక స్ప్రింగ్‌లను జోడించడం ద్వారా, సిలిండర్ ఒకే-యాక్టింగ్ సిలిండర్‌గా మారుతుంది, దీనికి ఒక ఎయిర్ ఇన్‌టేక్ హోల్ మాత్రమే అవసరం. అది తిరిగి వచ్చినప్పుడు, అది వసంతకాలంలో స్వయంచాలకంగా రీసెట్ అవుతుంది.
2. సిలిండర్‌ను స్వింగ్ చేయండి మరియు తిప్పండి
రోటరీ సిలిండర్ యొక్క కదలికను ప్లానర్ రొటేషన్ మరియు సిలిండర్ యొక్క కోణీయ క్రిందికి ఒత్తిడిగా విభజించవచ్చు. ఇక్కడ వివరించడానికి చాలా ఉంది మరియు నేను దానిని తదుపరి కథనాలలో క్రమంగా పంచుకుంటాను.
ఈ రోటరీ మోడల్ MSQB రోటరీ సిలిండర్, ఇందులో రాక్ మరియు పినియన్ స్ట్రక్చర్ మరియు డబుల్-సిలిండర్ స్ట్రక్చర్, డబుల్ అవుట్పుట్ ఫోర్స్‌ను ప్రదర్శించగల సామర్థ్యం కలిగి ఉంటుంది.
పైన ఒక టర్న్ టేబుల్ ఉంది, దానిని 0 నుండి 190 డిగ్రీల వరకు సర్దుబాటు చేయవచ్చు మరియు తిప్పవచ్చు. కొన్ని సాధారణ యాంత్రిక చర్యలను నిర్వహించడానికి ఎగువ టర్న్ టేబుల్‌పై లీనియర్ సిలిండర్లు మరియు ఫింగర్ సిలిండర్‌లను ఇన్‌స్టాల్ చేయవచ్చు.
3. ఎయిర్ గ్రిప్పర్, ఫింగర్ సిలిండర్
ఫింగర్ సిలిండర్లు, పేరు సూచించినట్లుగా, వస్తువులను పట్టుకోగల సామర్థ్యం కలిగిన వేళ్ల వలె పనిచేసే సిలిండర్లు. రెండు గ్రిప్పర్‌లపై ఇన్స్టాలేషన్ రంధ్రాలు ఉన్నాయి మరియు వివిధ ఉత్పత్తుల ప్రకారం సంబంధిత ఫిక్చర్‌లను అనుకూలీకరించవచ్చు.
సిలిండర్ రకాన్ని ఎలా ఎంచుకోవాలి
వర్గం
సిలిండర్ వ్యాసం ద్వారా: మైక్రో సిలిండర్, చిన్న సిలిండర్, మధ్యస్థ సిలిండర్, పెద్ద సిలిండర్
బఫరింగ్ ఫారమ్ ప్రకారం: బఫర్ చేయని సిలిండర్, కుషన్డ్ బఫర్డ్ సిలిండర్, ఎయిర్-బఫర్డ్ సిలిండర్
పరిమాణం ద్వారా: స్పేస్-పొదుపు రకం, ప్రామాణిక రకం
సిలిండర్ల ఎంపిక
1. లోడ్ ఆధారంగా సిలిండర్ బోర్ -ని నిర్ణయించండి
2. కదలిక పరిధి ఆధారంగా స్ట్రోక్ -ని నిర్ణయించండి
3. ఇన్స్టాలేషన్ పద్ధతిని నిర్ణయించండి
4. అయస్కాంత స్విచ్, మొదలైనవి నిర్ణయించండి
5. బఫర్ ఫారమ్‌ను నిర్ణయించండి
6. ఇతర జోడింపులను నిర్ధారించండి
పైన న్యూమాటిక్ సిలిండర్ రకాలు మరియు సూత్రాలు ఉన్నాయి, సిలిండర్ రకాల కంటెంట్‌ను ఎలా ఎంచుకోవాలి, మరింత సంబంధిత సమాచారాన్ని తెలుసుకోవడానికి https://www.joosungauto.com/లో అందుబాటులో ఉన్నాయి.
